Bazı plastiklerin yapıştırıcı olmadan metale yapışmasını sağlayan şey nedir? Osaka Metropolitan Üniversitesi bilim insanları, kimyanın ve moleküler yapının bu tür bağların bükülüp kırılmayacağını nasıl belirlediğini ortaya çıkarmak için belirli plastikler ve metaller (her seferinde bir atom) arasında oluşan görünmez yapışkan bölgeyi incelediler.
İçgörüleri metal-plastik bağlantı mekanizmalarını açıklığa kavuşturuyor ve ulaşımda kullanılmak üzere dayanıklı, hafif ve daha sürdürülebilir hibrit malzemelerin tasarlanması için yönergeler sunuyor.
Metalin gücünü plastiğin hafifliği ve esnekliğiyle birleştiren polimer-metal hibrit yapılar, daha hafif, yakıt açısından daha verimli araçlar üretmenin temel unsurları olarak ortaya çıkıyor. Teknoloji, metallerin plastiklerle, yapıştırıcılar olmadan doğrudan yapıştırılmasına dayanır. Ancak bu hibritlerin başarısı, iki malzemenin birbirine ne kadar iyi yapıştığına bağlı.
Osaka Metropolitan Üniversitesi Mühendislik Yüksekokulu öğretim görevlisi ve bu çalışmanın baş yazarı Takuya Kuwahara, “Bu malzemelerin arayüzde ne kadar güçlü bir şekilde bağlandığını belirleyen moleküler düzeydeki mekanizmalar belirsizliğini korudu” dedi. İletişim Malzemeleri.
Bağa odaklanan ekip, poliamidlerin (PA’lar), bu durumda naylonun, alümina yüzeylere nasıl yapıştığını araştırmak için tüm atom moleküler dinamik simülasyonlarını kullandı. Araştırmacılar, sertlik açısından farklılık gösteren iki tip PA’yı test etti: Esnek bir alifatik omurgaya sahip olan PA6; ve sert aromatik halkalar içeren PAMXD6.
Bunları hem hidroksillenmiş (OH ile sonlandırılmış) hem de hidroksillenmemiş (sonlandırılmamış) alümina yüzeyleri üzerinde incelediler. Burada “sonlandırıldı”, bir malzemenin en dış katmanının nasıl bittiğini ifade eder: bu durumda fonksiyonel bir OH grubuyla veya hiçbir fonksiyonel grupla.
Arayüzdeki moleküler davranışı izlemek için araştırmacılar ilk önce polimer zincir bölümlerini sınıflandırdılar.

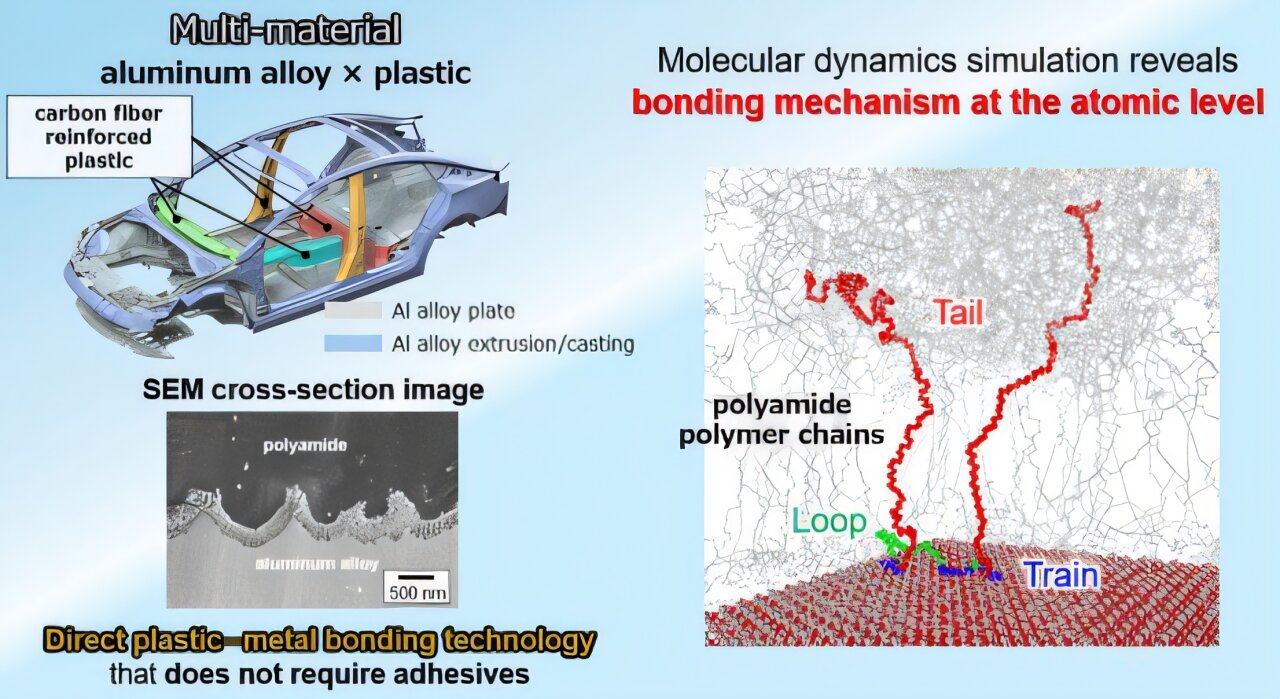

Kuwahara, “Yüzeyde emilen bölümler ‘trenler’, iki tren arasında bulunan adsorbe edilmemiş bölümler ‘döngüler’ ve PA’nın iç kısmına bağlanan adsorbe edilmemiş uç bölümler ‘kuyruklar’ olarak sınıflandırıldı.” diye açıkladı.
Polimer-alümina arayüzü, çekme gerilimine maruz kaldığında akmaya uğradı. Bu bağlamda “verim”, arayüzün kalıcı olarak deforme olduğu ve atomların stres ortadan kaldırıldıktan sonra bile artık orijinal konumlarına dönemediği, geri dönüşü olmayan atomik yeniden düzenlemelerin başlangıcını ifade eder. Araştırmacılar, malzemelerin buluştukları noktadaki sağlamlığını, dayanıklılığını ve güvenilirliğini değerlendirmek için polimer-metal arayüzünün akmadan önce ve sonra mekanik tepkisini analiz ederek bağın gücünü ortaya çıkardı.
Simülasyon sonuçları, yapışma kuvvetinin hem polimer kimyasına hem de yüzey sonlandırmasına bağlı olduğunu gösterdi.
Kuwahara, “Elastik rejimde veya ara yüzey akmadan önce, çekme gerilimi PA kimyası tarafından belirlenir” dedi. “Ancak akma sonrasında alümina yüzey sonlandırma kritik hale gelir.”
Aromatik PAMXD6, akmadan önce daha serttir ve PA6’ya göre esnemeye daha iyi direnç gösterir. Akma sonrasında davranış yüzeye bağlı olarak değişir: hidroksillenmiş yüzeylerde PAMXD6 ayrılır veya desorbe olur, oysa PA6 yeniden organize olur ve ilmekleri tamamen ayrılmadan gerilmiş kuyruklara dönüştürür. Hidroksillenmemiş yüzeylerde her iki polimer de diziler ve halkalar aracılığıyla sıkı bir şekilde bağlı kalır.
Bulgular yalnızca bazı metal-plastik çiftlerinin neden diğerlerinden daha iyi bağlandığını açıklığa kavuşturmakla kalmıyor, aynı zamanda yüzey işlemlerinin ve polimer türlerinin seçimi için pratik tasarım kılavuzları da sunuyor. Bu bilgiler teorik, mekanizmaya dayalı malzeme tasarımını kolaylaştırarak deneme yanılma deneylerine olan bağımlılığı azaltır.
Kuwahara, “Moleküler yapı ile yüzey kimyasının nasıl etkileşime girdiğini anlayarak, araç ağırlığını ve enerji kullanımını azaltmaya yardımcı olan daha güçlü, daha hafif bağlantılar tasarlayabiliriz” dedi. “Sonuçta bu çalışma bizi sürdürülebilir, karbon nötr ulaşıma ulaşmaya yaklaştırıyor.”
