Isıyla büzüşen malzemeler, daha düşük sıcaklıklar ve daha ince parçacıklar ile daha temiz bir üretim yoluna sahip olur

Günümüzde yaşamı şekillendiren pek çok modern teknoloji arasında, gelişmiş elektroniklerden enerji tasarruflu sistemlere kadar hemen hemen her şeyde fonksiyonel oksit malzemeler bulunmaktadır. Yüksek değerlikli metal iyonlarına sahip fonksiyonel oksitler, süperiletkenlik, manyetizma, ferroelektriklik ve negatif termal genleşme (NTE) gibi sıra dışı özelliklerinden dolayı önemli bir ilgi konusudur. Ancak bu malzemelerin üretimi genellikle güvenlik endişelerini artıran ve çevreye zararlı yan ürünler üreten sert kimyasal koşullar gerektirir.

Araştırmacılar yıllardır bu malzemeleri üretmenin daha temiz ve daha verimli yollarını arıyorlar. Geleneksel yöntemler, güçlü oksitleyici maddeleri ve yüksek değerlikli metal iyonlarını stabilize etmek için karmaşık işlem adımlarını içerir, bu da büyük ölçekli üretim sırasında güvenlik tehlikeleri yaratır. Bu zorluklar umut verici birçok fonksiyonel oksidin pratik üretimini sınırladı.

Bu zorlukların üstesinden gelmek amacıyla, Tokyo Bilim Enstitüsü ve Kanagawa Endüstriyel Bilim ve Teknoloji Enstitüsü’nden Özel Olarak Atanmış Yardımcı Doçent Takumi Nishikubo liderliğindeki bir araştırma ekibi, Northwestern Üniversitesi’nden Profesör Kenneth R. Poeppelmeier ve Tokyo Bilim ve Kanagawa Endüstriyel Bilim ve Teknoloji Enstitüsü’nden Profesör Masaki Azuma ile birlikte yeni bir strateji geliştirdi. dergisinde yayınlanan araştırmaları Amerikan Kimya Derneği Dergisi 18 Haziran 2026’da, bir malzemenin genleşmek yerine ısıtıldığında büzüştüğü nadir bir özellik olan NTE sergileyen bir malzeme olan BiNi₁₋ₓFeₓO₃ üretimi için güvenli, çevre dostu bir rota sunuyor. Bulgular ayrıca çok daha geniş bir yelpazedeki gelişmiş oksit malzemelerine de uyarlanabilir.

Öncülere giden daha temiz bir yol

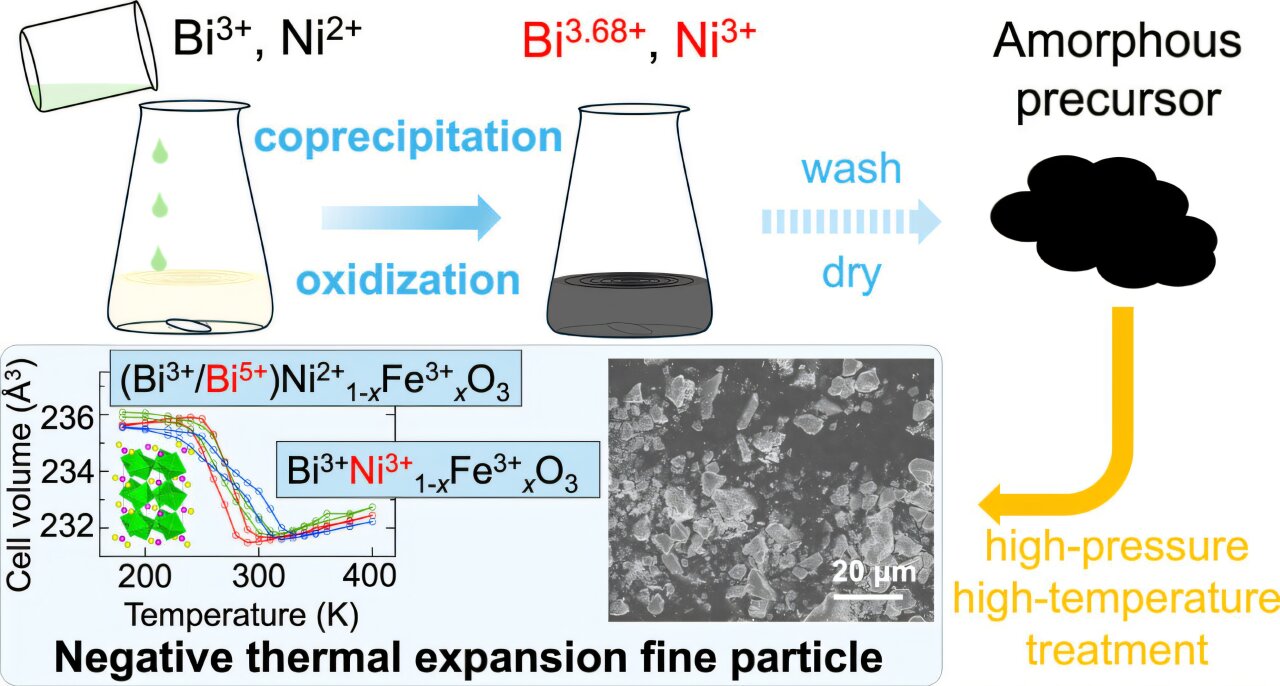

Araştırmacılar, ters birlikte çöktürmeyi oksidasyonla tek bir adımda birleştiren bir süreç geliştirdiler. Bir alkalin sodyum hipoklorit çözeltisine bir metal nitrat çözeltisi ekleyerek, Bi gibi yüksek değerlikli iyonlar içeren yüksek derecede oksitlenmiş amorf bir öncü elde ettiler.⁵⁺ ve Ni³⁺. Ortaya çıkan öncül, mükemmel element dispersiyonu sergiledi ve bu da onu hedef oksidin sentezlenmesi için etkili bir başlangıç ​​malzemesi haline getirdi. Nishikubo şöyle diyor: “Bu süreç oksitleyici maddelere olan ihtiyacı ortadan kaldırıyor ve NO emisyonunu önlüyor_X gazlar sentezini önemli ölçüde daha güvenli ve temiz hale getiriyor.”

Ek olarak öncül madde zaten oldukça oksitlenmiş olduğundan, nihai malzeme harici oksidanlar eklenmeden sentezlenebilir. Yüksek basınç koşulları altında istenen perovskit fazı, yaklaşık 750°C’de (1,380°F) bir dakikadan daha kısa bir sürede doğrudan amorf öncüden kristalleşir.

Doğrudan kristalizasyon ısıyı azaltır

Yerinde sinkrotron kırınım deneyleri, birden fazla ara faz yoluyla nihai malzemeyi oluşturan ve 950°C’ye (1,740°F) yaklaşan sıcaklıklar gerektiren geleneksel öncüllerin aksine, yeni amorf öncülünün büyük ölçüde daha düşük sıcaklıklarda doğrudan hedef faza kristalleştiğini ortaya çıkardı. Geleneksel sentez yöntemleri tipik olarak daha yüksek sıcaklıklar gerektirir ve nihai ürüne ulaşmadan önce birden fazla aşamadan geçer. Buna karşılık, yeni strateji süreci kolaylaştırarak hem verimliliği hem de kontrol edilebilirliği artırıyor.

Araştırma ekibi ayrıca amorf öncülden doğrudan kristalleştirmenin parçacık boyutlarını uyarlamanın etkili bir yolunu sunduğunu da ortaya çıkardı. Araştırmacılar, ısıya maruz kalmayı azaltarak, malzemenin NTE kapasitesini korurken parçacık boyutlarını 15 μm’den 5 μm’ye düşürdü. Daha sonra oluşturulan ince parçacıklar, daha geniş bir sıcaklık aralığında kararlı bir davranış sergileyerek, işlevsellikten ödün vermeden gelişmiş işlenebilirliğin elde edilebileceğini gösterdi.

Bir oksidin ötesinde daha geniş kullanım

Bu bulgular, yeni stratejinin gelişmiş oksit malzemelerin daha güvenli, daha sürdürülebilir üretimine yönelik pratik bir yol olduğunu vurguluyor. Daha da önemlisi, araştırmacılar aynı öncü stratejinin BiNi₁₋ₓFeₓO₃’nun ötesinde Cu dahil diğer fonksiyonel oksitlere de genişletilebileceğini ortaya çıkardı.³⁺Süperiletkenlik ile ilgili bazlı malzemeler.

Bu çok yönlü yaklaşım, çevresel etkiyi azaltırken ve endüstrideki üretim kapasitesini artırırken termal yönetim, elektronik ve enerji teknolojileri için yeni nesil malzemelerin geliştirilmesini destekleyebilir.
